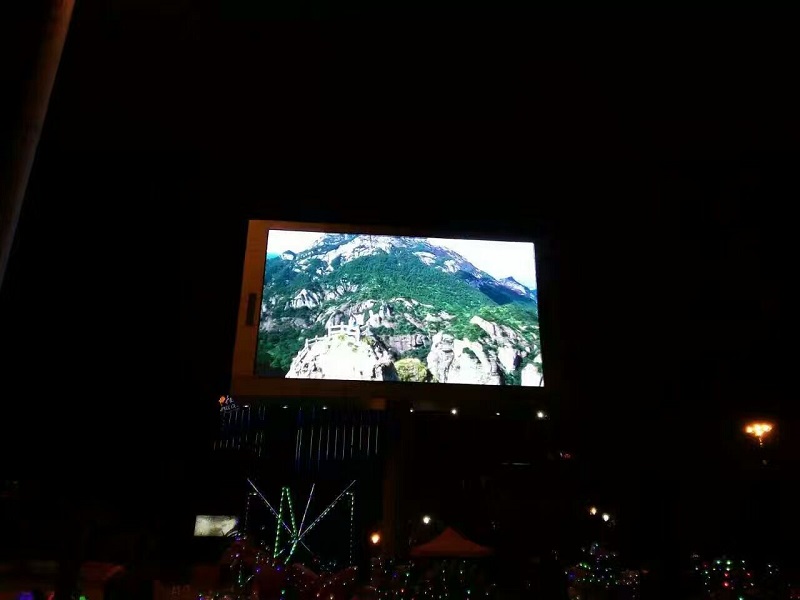

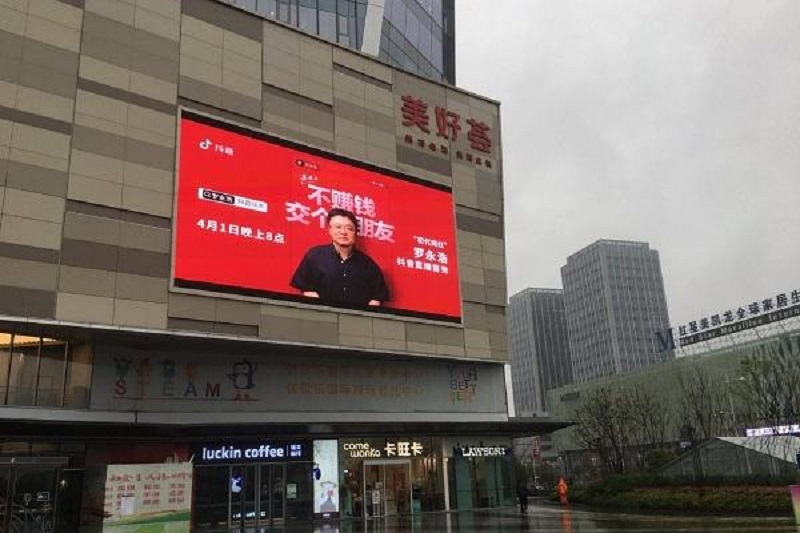

戶外led顯示屏是目前常見的戶外大屏，充當著廣告?zhèn)鞑ッ浇椋灰坏较奶欤瑧敉鈒ed顯示屏就面臨各種各樣的問題，高溫便是其中之一，高溫會使led顯示屏內部電子元器件失效率增大，從而導致led顯示屏可靠性下降，接下來華邦瀛光電就帶大家了解戶外led顯示屏散熱的解決方法。

控制led顯示屏內部電子元器件的溫度，使其在led顯示屏所處的工作環境條件下，不超過規定的最高允許溫度，需要進行l(wèi)ed顯示屏的散熱設計。led顯示屏的散熱設計是本文重點探討領域。

熱量的傳遞有三種基本方式：導熱、對流和輻射。

導熱：氣體導熱是由氣體分子不規則運動時互相碰撞的結果。金屬導體中的導熱主要靠自由電子的運動來完成。非導電固體中的導熱是通過晶格結構的振動實現的。液體中的導熱機理主要靠彈性波的作用。

對流：指流體各部分之間發生相對位移時所引起的熱量傳遞過程。對流僅發生在流體中，且必然伴隨著有導熱現象。流體流過某物體表面時所發生的熱交 換過程，稱為對流換熱。由流體冷熱各部分的密度不同所引起的對流稱自然對流。若流體的運動由外力（風扇等）引起的，則稱為強迫對流。

輻射：物體以電磁波形式傳遞能力的過程稱為熱輻射。輻射能在真空中傳遞能量，且有能量形式的轉換，即熱能轉換為輻射能及輻射能轉換成熱能。

選擇散熱方式時，應考慮下列因素：led顯示屏的熱流密度、體積功率密度、總功耗、表面積、體積、工作環境條件（溫度、濕度、氣壓、塵埃等）等。

按傳熱機理，有自然冷卻、強迫空氣冷卻、直接液體冷卻；蒸發冷卻；熱電致冷；熱管傳熱等散熱方式。

戶外LED顯示屏的散熱設計方法

發熱電子零部件與冷風的熱交換面積，發熱電子零部件與冷風的溫度差，直接影響散熱效果。這就涉及進入led顯示屏箱體的風量大小設計，風道的設計。通風管道設計時，盡量采用直管道輸送空氣，避免采用急劇拐彎和彎曲的管道。通風管道應避免驟然擴展或驟然收縮。擴展的張角不要超過20°，收縮的錐角不要大于60°。通風管道應盡量密封，所有搭接都應順著流動方向。

LED顯示屏箱體設計時，有幾點需注意：

排氣孔應設置在靠近箱體的上側。進氣孔應設置在箱體下側，但不要過低，以免污物和水進入安裝在地面的箱體內。

設計時應使自然對流有助于強迫對流?？諝鈶韵潴w下方向上方循環，應采用專用的進氣孔或排氣孔。應使冷卻空氣從發熱電子零部件中流過，同時需防止氣流短路。進氣孔、出氣處需設置過濾網，以防雜物進入箱體。

設計時需確保進氣口與排氣口遠離。要避免重復使用冷卻空氣。

要保證散熱器齒槽方向與風向平行，散熱器齒槽不能阻擋風路。

風扇安裝在系統中，由于結構限制，進風口和出風口常常會受到各種阻擋，其性能曲線會發生變化。根據實際經驗，風扇的進出風口最好與阻擋物有40mm的距離，如果有空間限制，也應至少有20mm。

如果能夠在戶外led顯示屏的散熱設計上下足功夫，這樣既保證了led顯示屏不受高溫因素的影響，更加耐用，用戶亦會傾向于選擇品質更好的led顯示屏；戶外led顯示屏受諸多環境因素影響，高溫只是其中一種，只有那些綜合質量優秀的led顯示屏才能立于不敗之地。
