隨著城市化進程的不斷加快，為了滿足各個行業的推廣需求，各個大街小巷都被各式各樣的全彩LED顯示屏占據著，這也就出現了一個大家都比較關心的問題，那么led顯示屏的工作原理究竟是怎么樣的呢？

想要明白led顯示屏的工作原理，首先就要先弄清楚led顯示屏的各種信號走向，led顯示屏主要有5種信號，這5種信號必須協同配合完成數據的傳輸，才能完成顯示屏的顯示工作。華邦瀛小編將分別介紹5種信號的作用。

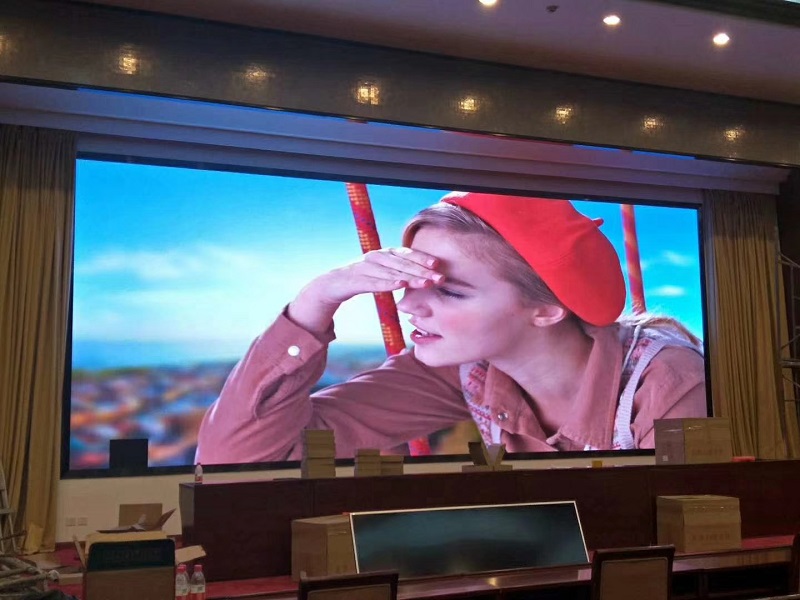

LED全彩顯示屏顯示原理及信號走向分析

led顯示屏是由數據采集系統，控制系統，以及顯示系統3個部分組成。數據信號的走向為：外設—計算機—DVI顯卡—數據發送卡—數據接收卡—HUB轉接板—顯示屏。

實際情況是，HUB轉接板作為數據傳輸的最后一環，所有的信號都可以HUB轉接板在找到。HUB轉接板是將控制板發出的信號分成若干個支流的卡板，也叫做分線板。一般情況下，根據LED電子屏本身模組縱向數量決定的。

顯示屏包含的各種信號。信號從HUB板出發，通過排線接到單元板或者模組上，完成數據的傳輸。除了數據信號是串行傳輸之外，其它信號都是并行傳輸。現在將各種信號作用分析如下：

1、CLK時鐘信號：

提供給移位寄存器的移位脈沖，每一個脈沖將引起數據移入或移出一位。數據口上的數據必須與時鐘信號協調才能正常傳送數據，數據信號的頻率必須是時鐘信號的頻率的1/2倍。在任何情況下，當時鐘信號有異常時，會使整板顯示雜亂無章。

2、STB鎖存信號：

當一路數據傳輸完畢時，STB鎖存信號有效，將移位寄存器內的數據鎖存，并將其數據內容通過驅動電路點亮LED顯示出來。但由于驅動電路受EN使能信號控制，其點亮 的前提必須是使能為開啟狀態。鎖存信號也須要與時鐘信號協調才能顯示出完整的圖象。在任何情況下，當鎖存信號有異常時，會使整板顯示雜亂無章。

3、EN使能信號：

整屏亮度控制信號，也用于顯示屏消隱。只要調整它的占空比就可以控制亮度的變化。當使能信號出現異常時，整屏將會出現不亮、暗亮或拖尾等現象。

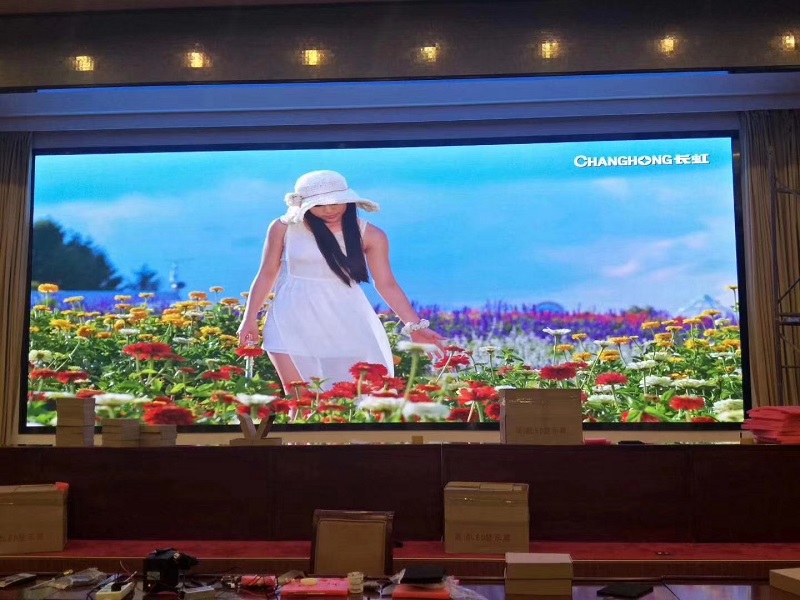

LED全彩顯示屏顯示原理及信號走向分析

4、顏色數據信號：

提供顯示圖象所需要的數據。必須與時鐘信號協調才能將數據傳送到任何一個顯示點。一般在顯示屏中紅綠藍的數據信號分離開來，若某數據信號短路到正極或負極時，則對應的該顏色將會出現全亮或不亮，當數據信號被懸空時對應的顏色顯示情況不定。

5、ABCD行信號：

只有在動態掃描顯示時才存在，ABCD其實是二進制數，A是最低位，如果用二進制表示ABCD信號控制最大范圍是16行（0000-1111），1/4掃描中只要AB信號就可以了，因為AB信號的表示范圍是4行（00-11）。當行控制信號出現異常時，將會出現顯示錯位、高亮或圖像重疊等現象
