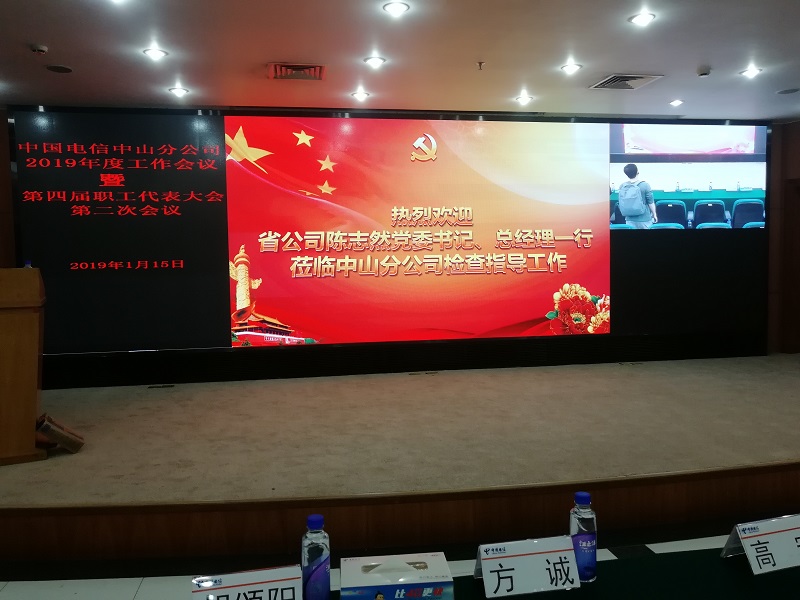

全彩led顯示屏出現問題也是千變萬化,所以也不好具體爭對哪個問題進行詳細的講解,那么我們就說說全彩 led顯示屏維修的檢測方法和維修基本步驟吧。這個能掌握的話,我想led在關鍵時刻出現狀況,可以從這幾點查看原因,并解決掉問題。

led顯示屏維修的檢測方法有,短路檢測法、電阻檢測法、電壓檢測法、壓降檢測法,那么我們具體說說這些方法。

(1)短路檢測法

將萬用表調到短路檢測擋(一般具有報警功能,如導通則發(fā)出鳴叫聲),檢測是否有短路的現象出現,發(fā)現短路后應馬上解決,短路現象也是最常見的LED顯示屏模塊故障。有的通過觀察IC引腳和排針引腳就能發(fā)現。短路檢測應在電路斷電的情況下操作,避免損壞萬用表。這個方法是最常用到的方法,簡單、高效。90%的故障都可以通過這個方法檢測判斷。

(2)電阻檢測法

將萬用表調到電阻檔,檢測一塊正常的電路板的某點的到地電阻值,再檢測另一塊相同的電路板的同一個點測試與正常的電阻值是否有不同,若不同則就確定了問題的范圍。

(3)電壓檢測法

將萬用表調到電壓檔,檢測懷疑有問題的電路的某個點的到地電壓,比較是否與正常值相似,可以方便的確定問題的范圍。

(4)壓降檢測法

將萬用表調到二極管壓降檢測檔,因為所有的IC都是由基本的眾多單元件組成,只是小型化了,所以在當它的某引腳上有電流通過時,就會在引腳上存在電壓降。一般同一型號的IC相同引腳上的壓降相似,根據引腳上的壓降值比較好壞,須在電路斷電的情況下操作。
